IoTLT はんだごて (T12 ステーション型はんだごてセット)

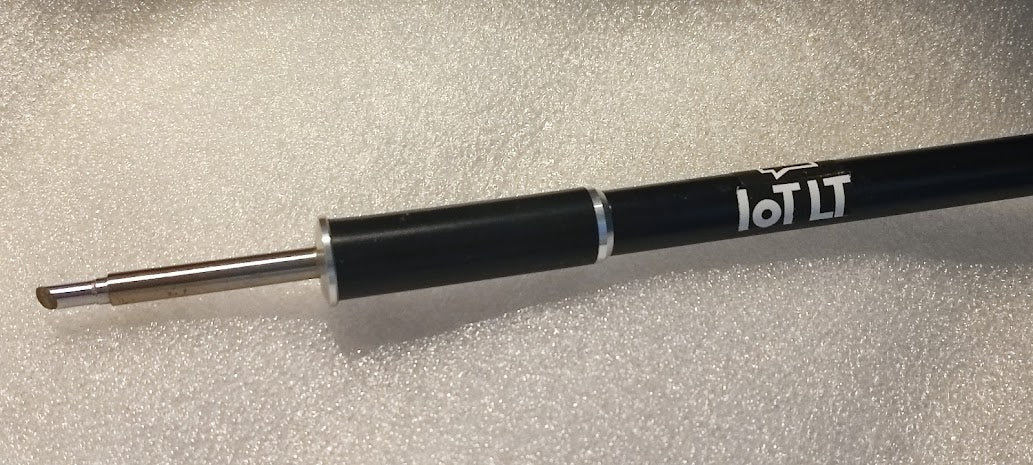

T12 はんだごての組み立てキットです。ベゼルと軸に IoTLT ロゴがレーザーマーキングされています。

●鉛フリーはんだ対応

難しいと言われる鉛フリーのはんだづけを、初心者にも行えるように配慮しています。鉛フリーはんだは、温度がより高温になる必要がありますが、温度が高いと酸化が激しいため、はんだづけ対象を急速に温め、迅速にはんだを溶かして対象が酸化する前にはんだ付けを行う必要があります。

T12 形式は、はんだのコテ先にヒーターが内蔵されているためコテ先の温度とヒータの間のタイムラグが少なくなります。ヒーター部分は熱電対の原理で温度測定されていて、温度低下を即補う発熱を行い、温度低下よりの回復が即時に行われます。

 細いコテ先ですが、70W の熱量を制御でき、パワフルな作業もこなします。

いつもはんだづけをしている人でなければ、はんだごてを持ち出して温まるまで待つ数分が、やるきのネックになってしまいます。このはんだごてだと10秒でウォームアップしてはんだづけができ、やる気の流れを妨げません。

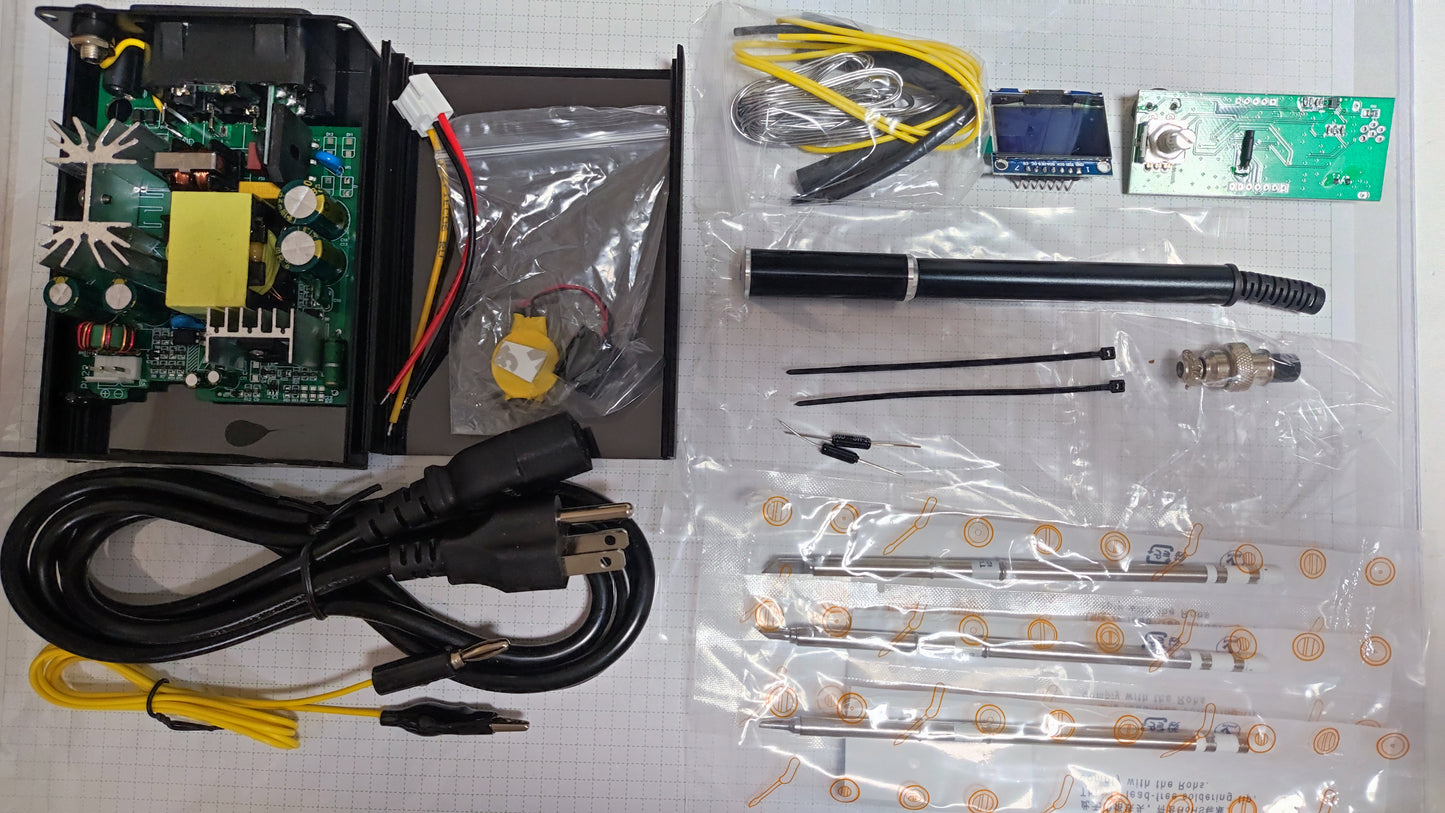

組み立てが終わった状態での、構成一覧です。ステーション本体、はんだごて本体、コテ先が3種類、アースリードと電源線、はんだ線です。

●ESD プロテクション機能

電子工作において、ESP32 などのマイコンは ESD にとても弱いです。安いはんだごてではコテ先に電圧がかかるものもあり、はんだづけしたら動かなくなる、というトラブルが発生します。そのような場合、断線やショートが起こってないのに「うごくはずのものが、いくらやっても動かない」トラブルとなり、電子工作の初心者にとっては致命的です。

そのような不幸なトラブルを防ぐためにはアースをとることが重要です。この製品は、アース端子のついた3Pコンセントプラグに完全に接続したステーションとはんだごてとなっています。

なお、アースのついた3Pコンセントが無く2Pコンセントしか挿せない方のために、今回注文頂いた方にはおまけで3P→2Pコンセント変換アダプタを添付します。(この場合別途アースを取ることをお薦めします。)

●組み立て

組み立てキットです。

1時間程度で組み立てができますが、組み立てのために別のはんだごてが必要となります。

●コストダウン!

2021年AVTOKYOで頒布したバージョンに比べ、はんだごて台を省略してコストダウンしました(べっとはんだごて台をご用意ください)。

●Hack!

コントローラは STM32F103 互換の中華チップです。オープンソースのファームウェアに入れ替えたり、ロゴを変更したり、Arduino IDE を使って全く別のものに生まれかわさせることができます。開発キットは別途このショップで販売の予定です。

●IoTLT仕様

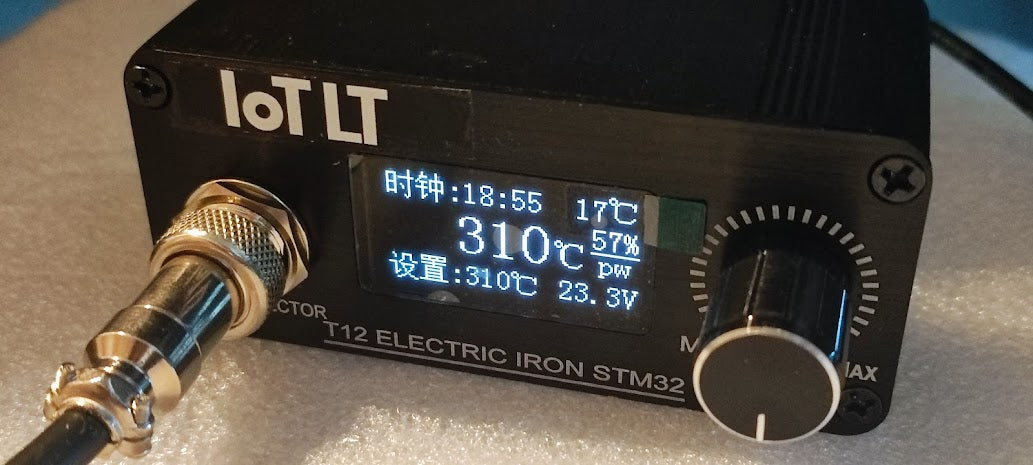

IoTLTのロゴのついた写真はシールで作ったプロトタイプです。現在レーザーマーキングされた製品を製造中です。

(現在中国にて新型コロナ感染が猛威を奮っているため、納期は未定です)
